产品概述

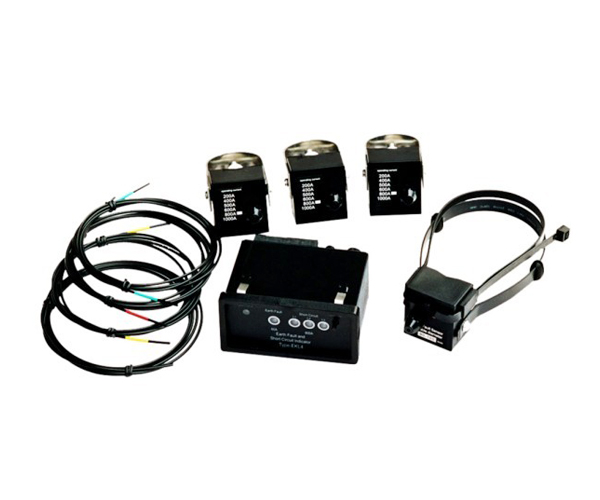

EKL4型短路接地故障指示器广泛应用于电力系统各种环网柜、开关柜及电缆分支箱中，用于检测电缆的短路及接地故障。产品安装在单回路中压电网的每一分支中，能准确可靠地检测电网发生故障的区段和故障类型。为配电网的故障处理提供了一种高效的解决方案。
技术参数
|
适用电压等级 |
3KV～40.5KV |
||
|
工作环境 |
温度 |
-25℃～+70℃ |
|
|
湿度 |
≤95% |
||
|
短路报警电流 |
150A～2000A |
||
|
接地报警电流 |
10A～100A |
||
|
报警电流精度 |
±10% |
||
|
报警响应时间 |
短路故障 |
40ms |
|
|
接地故障 |
40ms |
||
|
工作电流 |
待机 |
≤10uA |
|
|
报警指示 |
≤0.5mA |
||
|
自动复位时间 |
7s/8h/12h/24h |
||
|
工作电源 |
内置电池 |
3.6V/2.25Ah锂电池 |
|
|
外接电源 |
AC/DC24～230V |
||
|
继电器触点容量 |
2A 30VDC/1A 125VAC |
||
|
适用电缆外径 |
短路传感器 |
A型 |
Φ20mm～Φ40mm |
|
B型 |
Φ30mm～Φ50mm |
||
|
C型 |
Φ50mm～Φ70mm |
||
|
接地传感器 |
A型 |
Φ60mm～Φ100mm |
|
|
C型 |
Φ80mm～Φ130mm |
||
|
外壳防护等级 |
指示器 |
IP40 |
|
|
传感器 |
IP65 |
||
|
短路传感器光纤长度 |
1.5米，可定制 |
||
|
接地传感器电缆长度 |
2.5米，可定制 |
||
|
面板开口尺寸 |
92（W）× 45（H）mm |
||
|
显示盒尺寸 |
96（W）× 48（H）× 69 (D) mm |
||
|
传感器尺寸 |
40（W）× 44（H）× 27 (D) mm |
||
功能特点
1.短路指示：L1、L2、L3三相分别用一个指示灯（Short Circuit）。
2.接地指示：用1个灯（Earth Fault）指示。
3.电池低电量指示：Low Power灯闪亮，提示更换电池。
4.测试/复位（Reset/Test）按钮：用于手动测试仪及复位，长按1s为测试。
5.故障远传继电器：短路和接地故障共用1个。
6.远程复位：外接复位开关，对显示器进行远程复位。
7.外接故障指示：接外部显示装置（可选件），实现外接故障显示。
8.自动复位时间：采用拨动开关设置，7s/8h/12h/24h四档供用户现场设置。
9.电池更换：打开前面板，抽出电池盒更换。
详细资料欢迎来电咨询索取！
